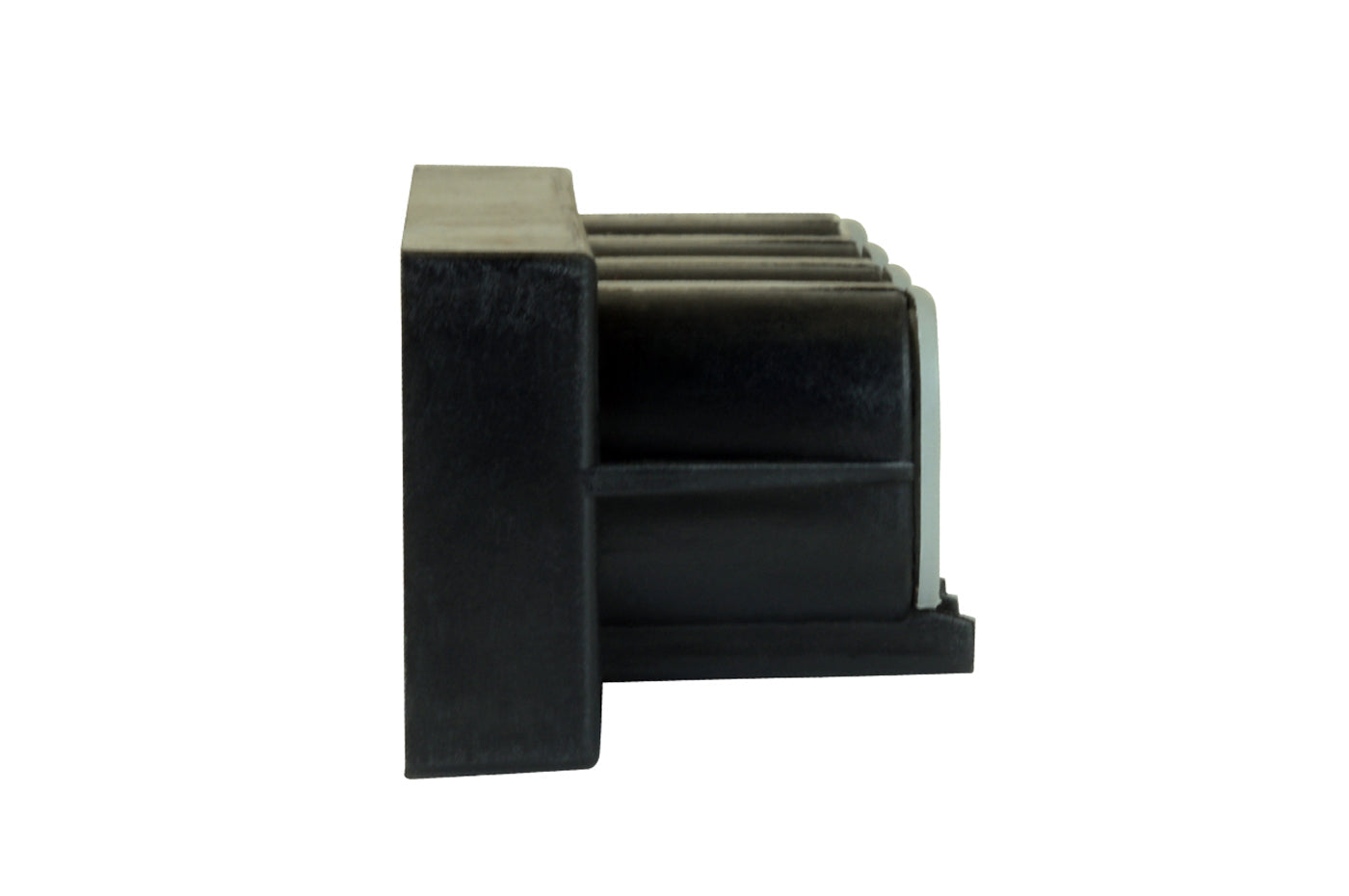

Concentrateur CAN AEMnet 4 ports (30-2225)
Prix
€88,95
inc. VAT
Impossible de charger la disponibilité de la réception
Détails du produit
- REF AEM-30-2225
Partager ce produit sur vos réseaux sociaux :

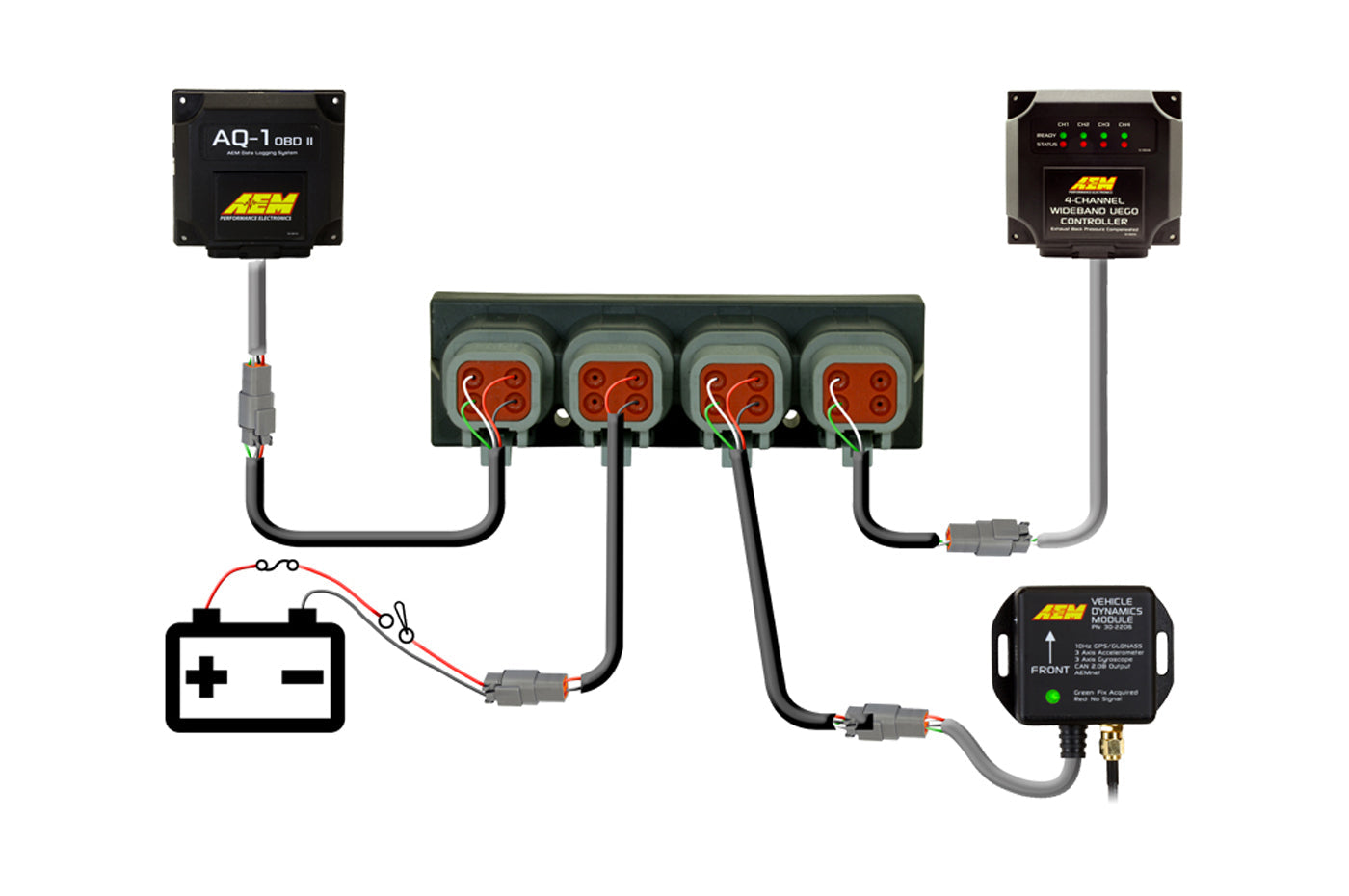

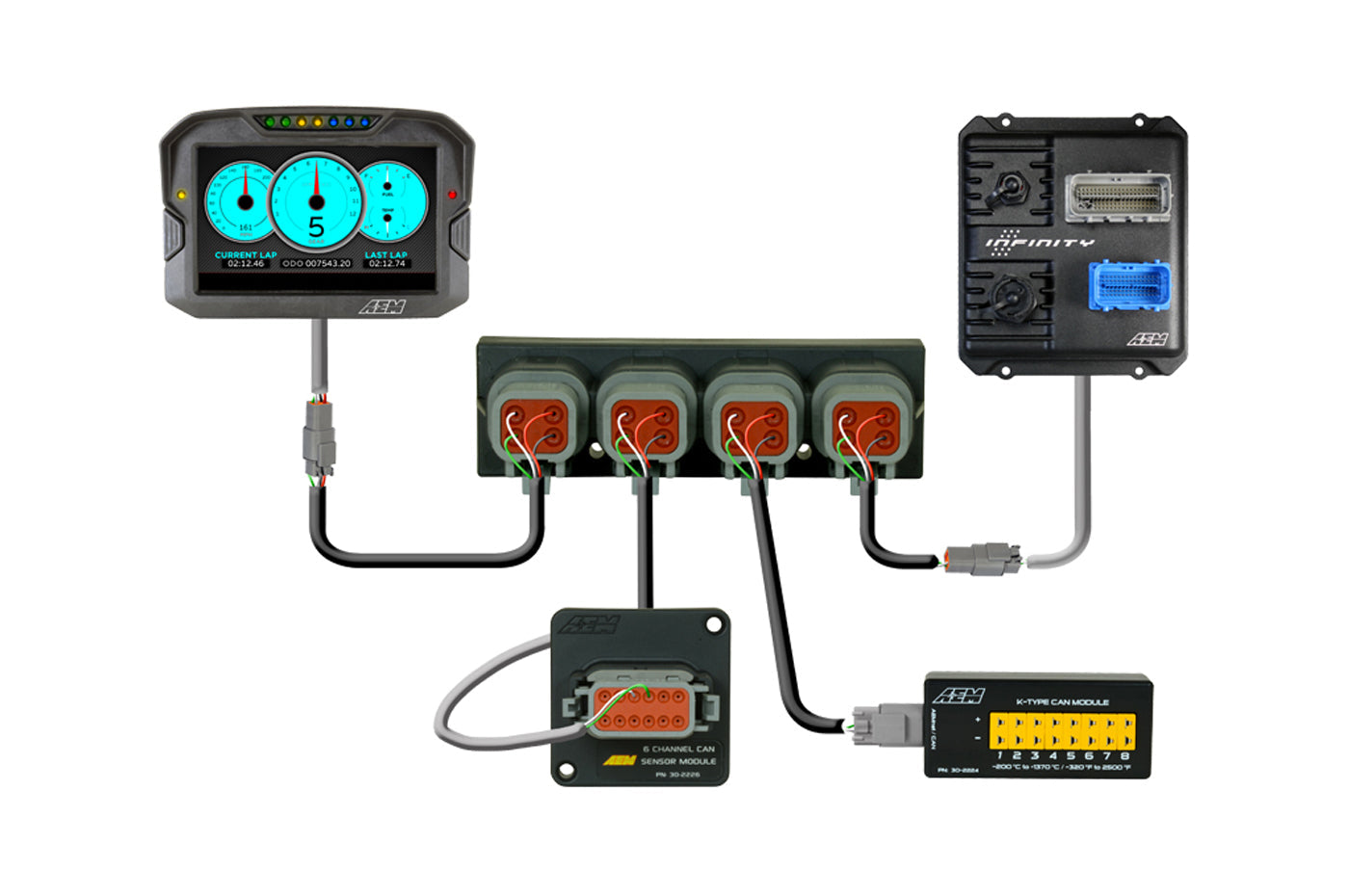

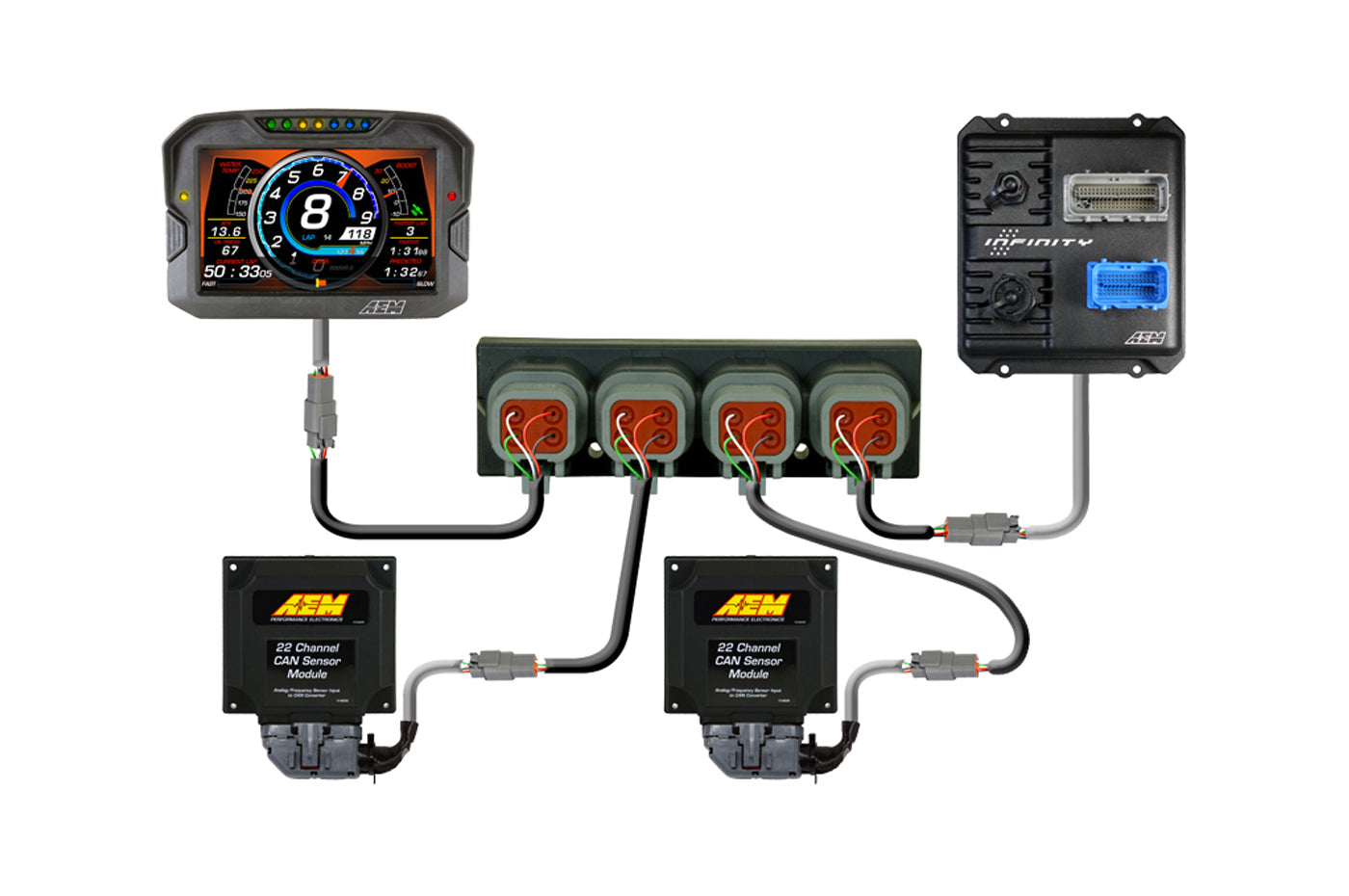

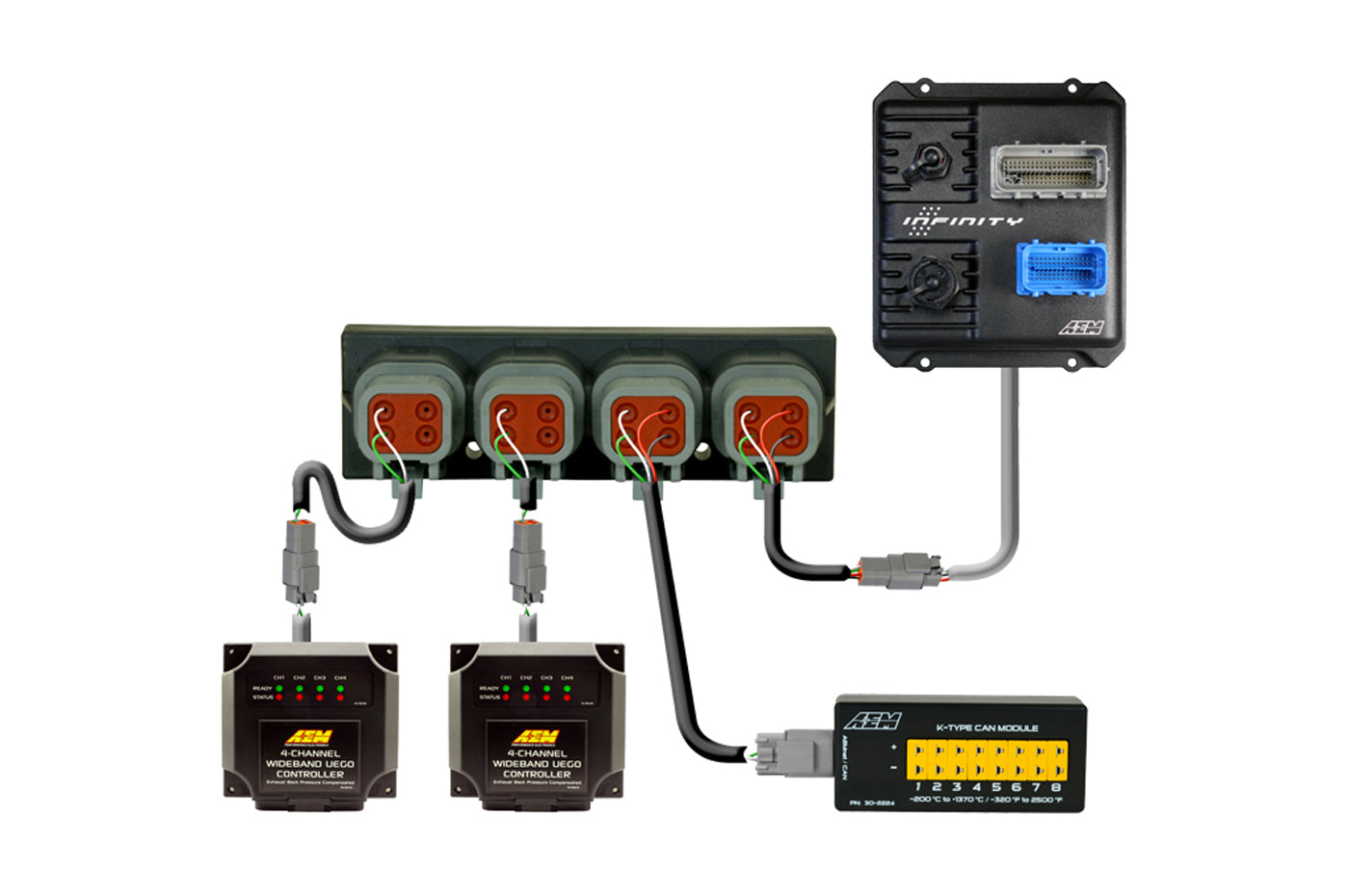

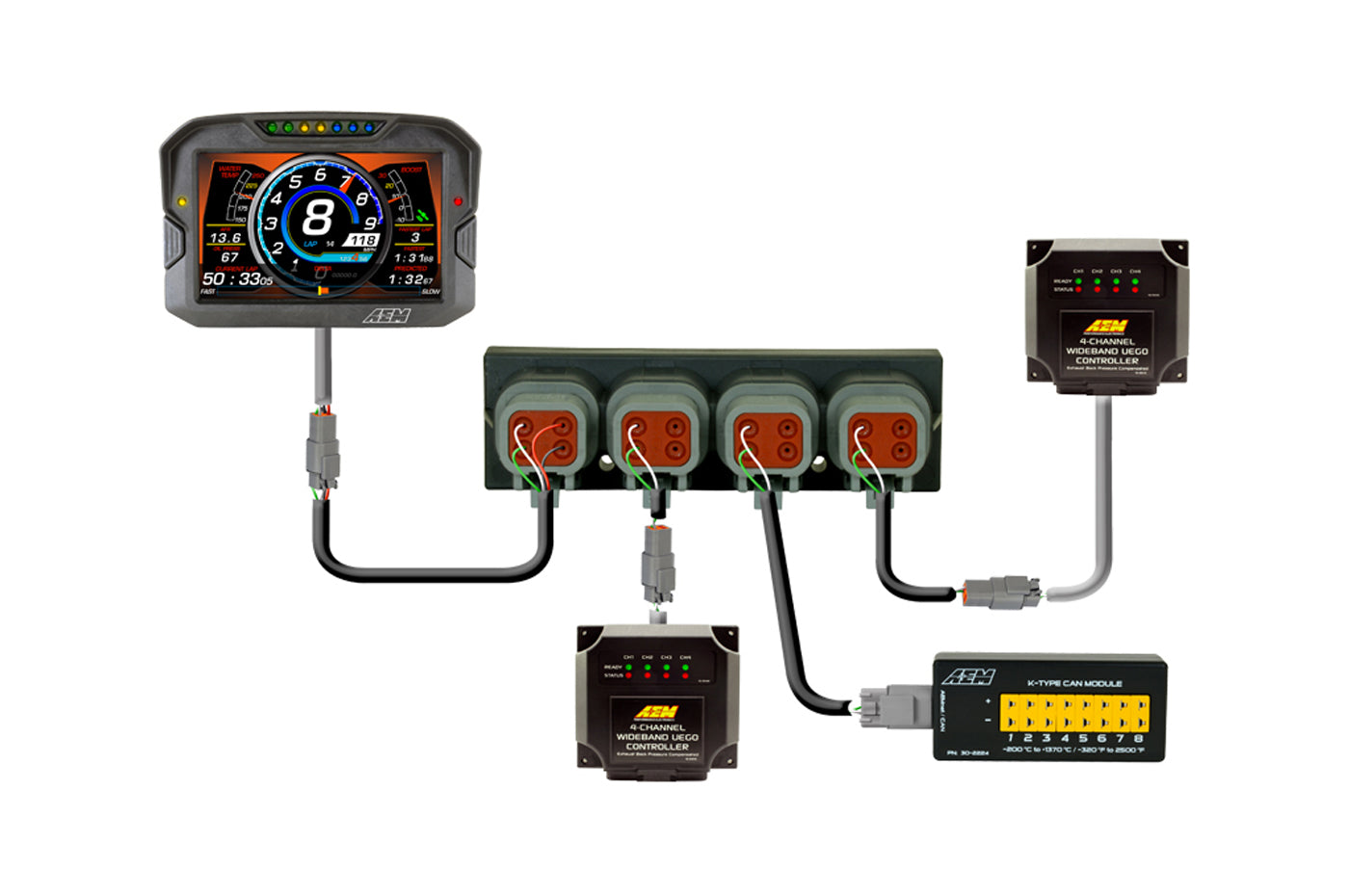

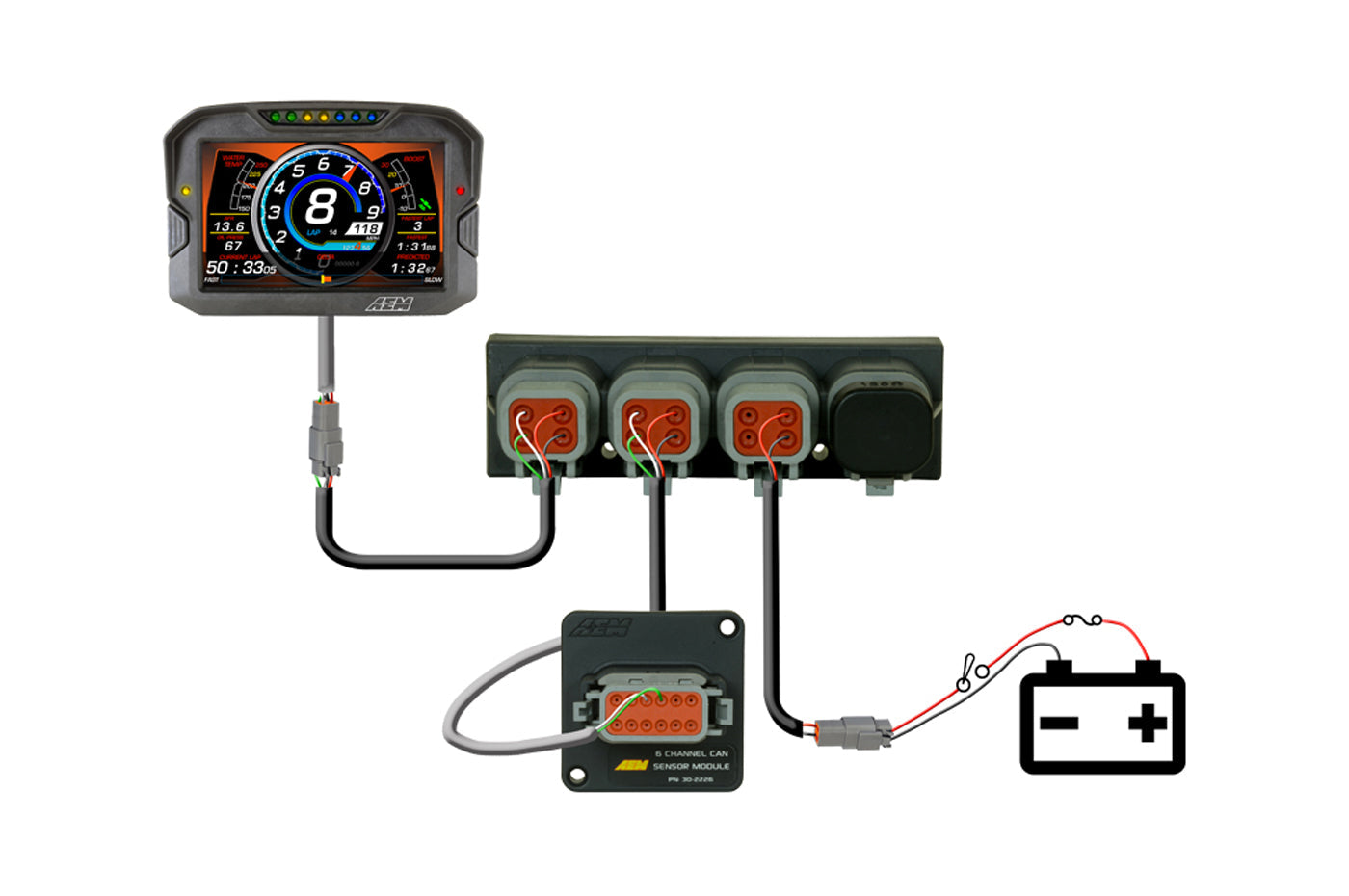

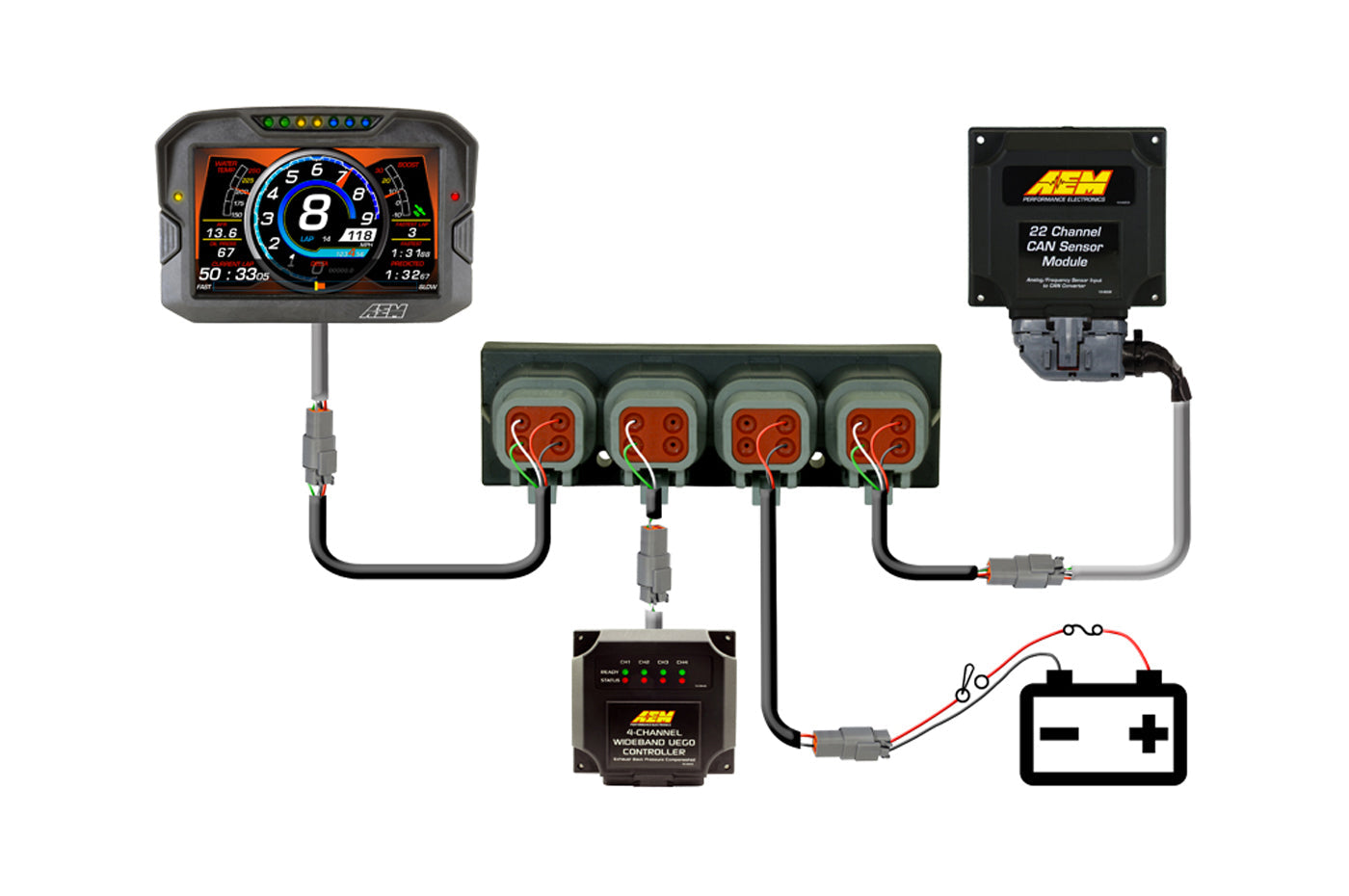

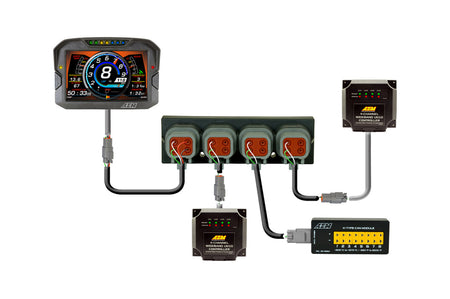

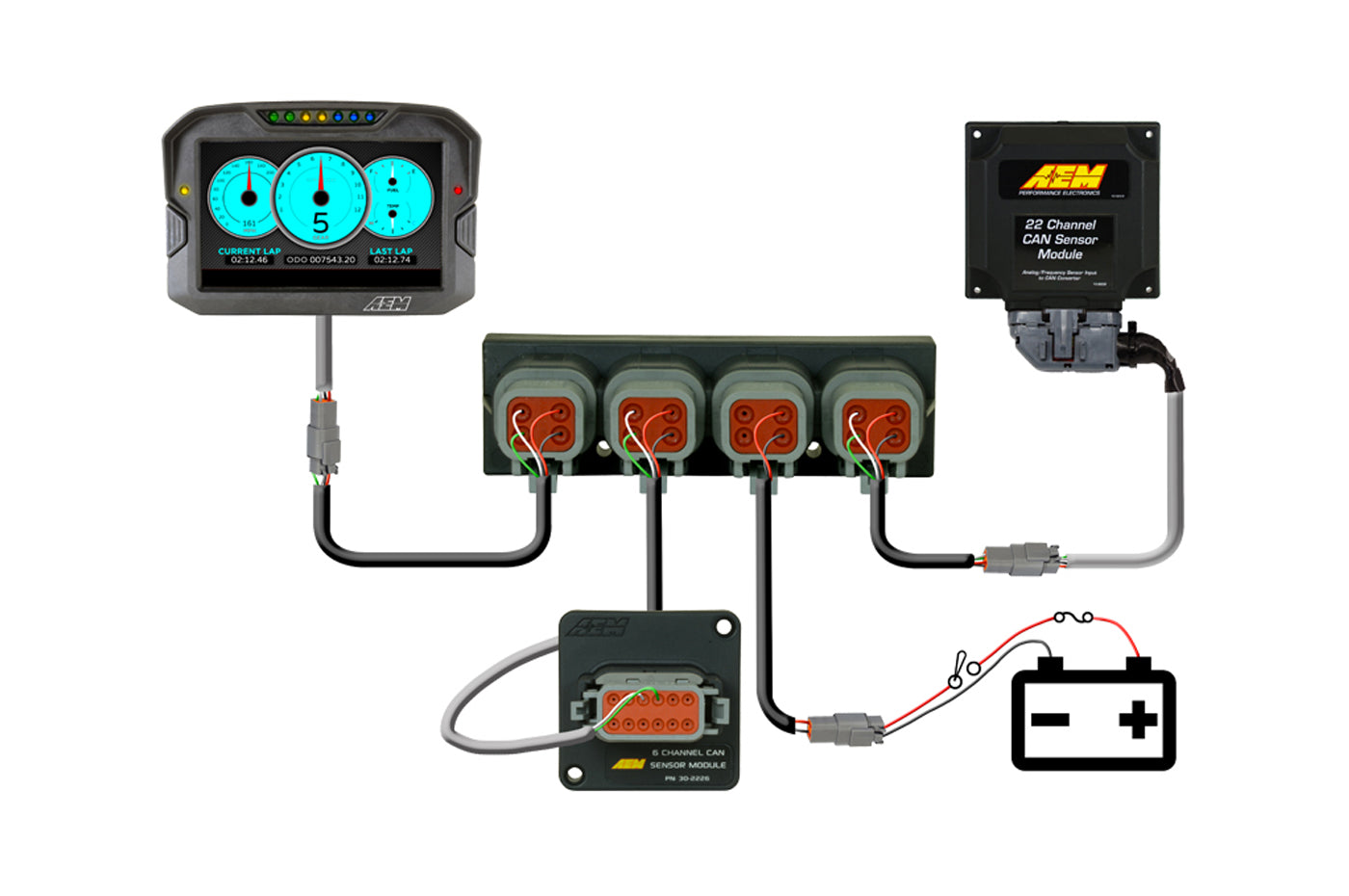

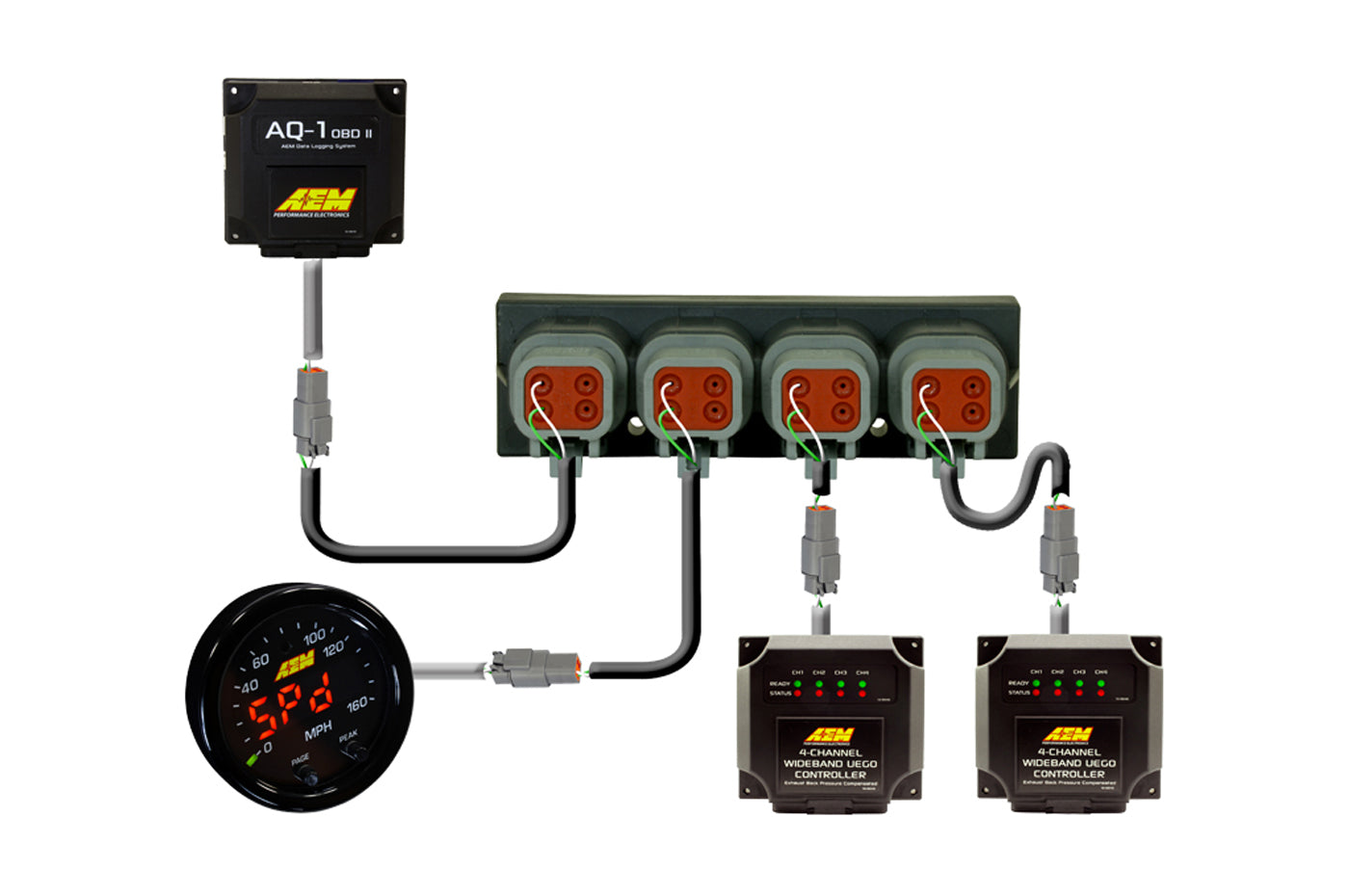

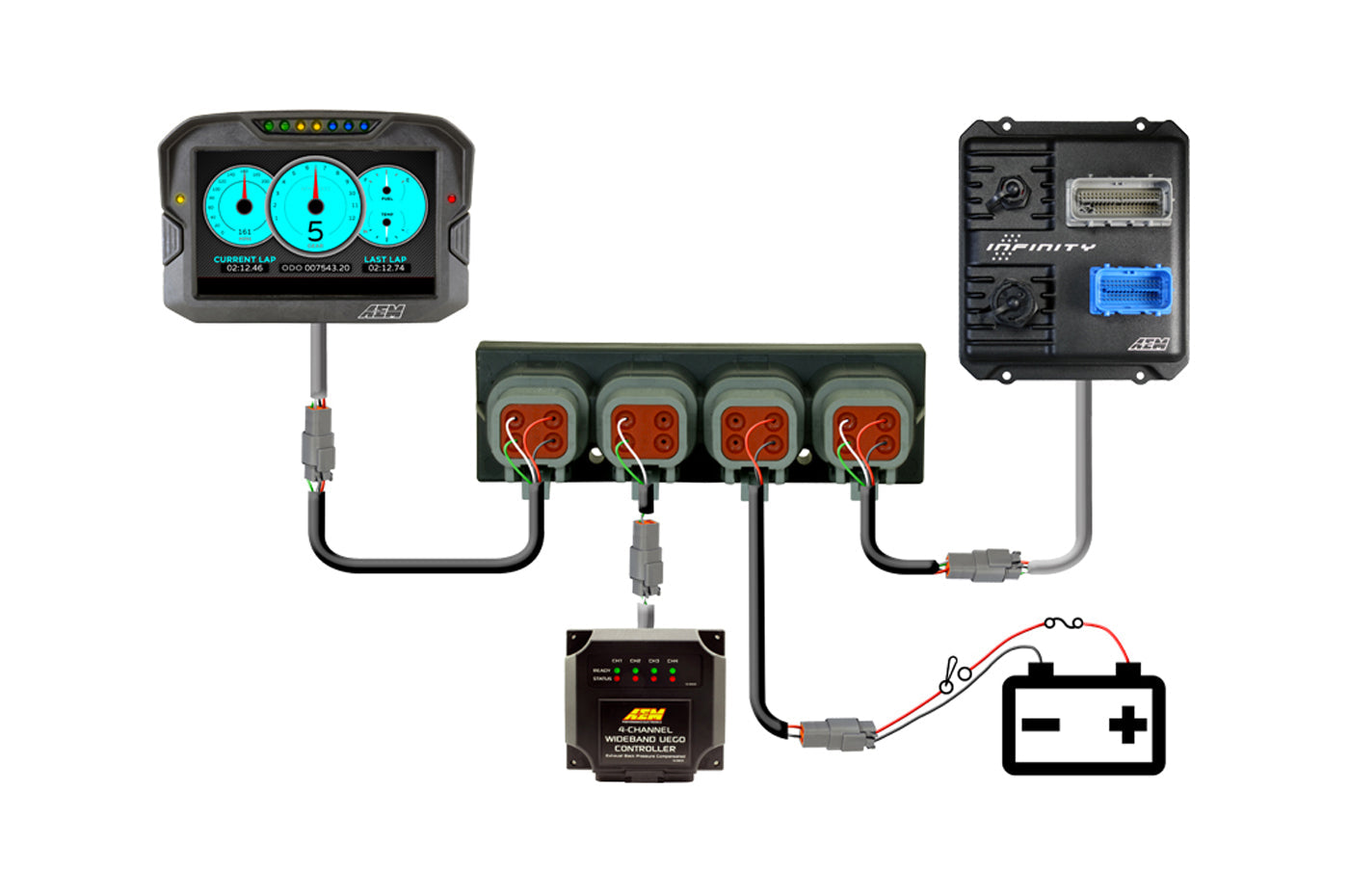

Le hub CAN AEMnet 4 ports d'AEM est la solution parfaite pour connecter plusieurs appareils compatibles avec le bus CAN AEMnet. Ce module pratique fournit une station d'accueil centrale pour quatre câbles AEMnet via des boîtiers de style DTM à 4 voies et peut alimenter tous les appareils connectés au hub via un seul port (capacité de courant maximale de 3 A - NE PAS utiliser pour alimenter les réchauffeurs de capteur UEGO). Les utilisateurs peuvent connecter en guirlande deux hubs CAN AEMnet à 4 ports pour un total de 6 appareils connectés.
Les bus AEMnet doivent être correctement terminés à l'aide de résistances de terminaison à chaque extrémité du port (120 Ohms chacune, voir l'onglet Spécifications pour les appareils AEM avec résistances de terminaison). AEM propose des fiches de terminaison à 4 broches de type DTM qui simplifient ce processus si vous avez un appareil qui n'a pas de résistance de terminaison intégrée ou sélectionnable.
Le hub CAN à 4 ports est classé IP67 et peut être installé dans le compartiment moteur. Le matériel de montage et les instructions sont inclus.
Tous les ports du hub AEMnet à 4 ports ont le même brochage, de sorte que l'alimentation et la masse ne sont nécessaires que sur un seul port lors de l'alimentation des appareils via le hub. IMPORTANT : Le hub a une capacité de courant maximale de 3A (n'essayez PAS de distribuer l'alimentation du réchauffeur du capteur UEGO via le hub).
TERMINAISON CORRECTE DU BUS :
Les bus AEMnet doivent être correctement terminés pour un fonctionnement correct. Les résistances de terminaison sont de 120 Ohms chacune et doivent être situées aux extrémités physiques des fils du bus (deux au total). Veuillez vous référer ci-dessous pour la disponibilité de la résistance de terminaison par appareil compatible AEMnet :
Des résistances de terminaison sont disponibles pour simplifier la terminaison du bus si vos appareils n'ont pas de résistance :
Réductions :
Nous sommes désolés, les codes de réduction ne sont pas disponibles pour les produits AEM.
Les bus AEMnet doivent être correctement terminés à l'aide de résistances de terminaison à chaque extrémité du port (120 Ohms chacune, voir l'onglet Spécifications pour les appareils AEM avec résistances de terminaison). AEM propose des fiches de terminaison à 4 broches de type DTM qui simplifient ce processus si vous avez un appareil qui n'a pas de résistance de terminaison intégrée ou sélectionnable.
Le hub CAN à 4 ports est classé IP67 et peut être installé dans le compartiment moteur. Le matériel de montage et les instructions sont inclus.
- Connectez et alimentez facilement plusieurs appareils CAN AEMnet à partir d'une station d'accueil centrale !

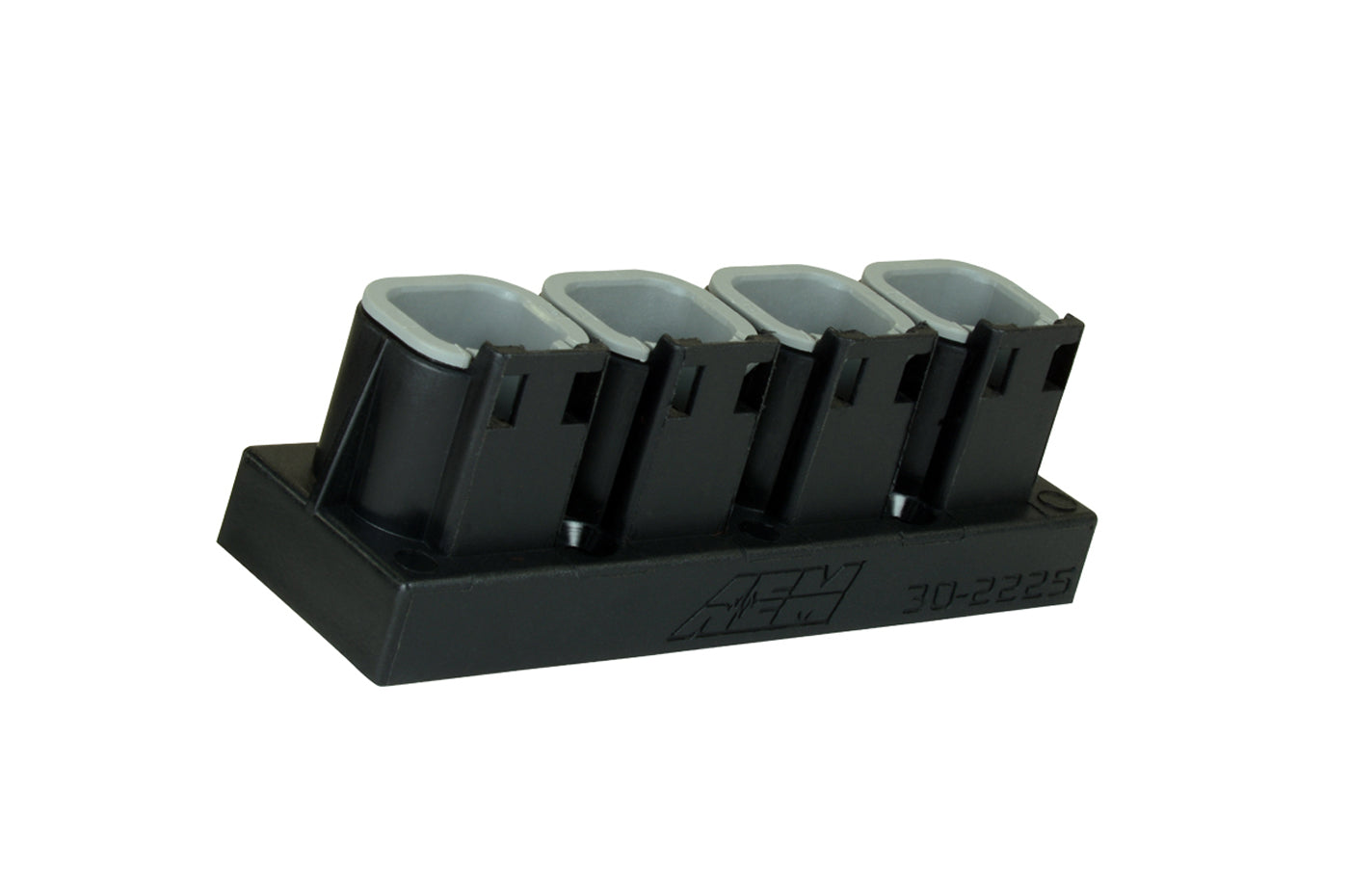

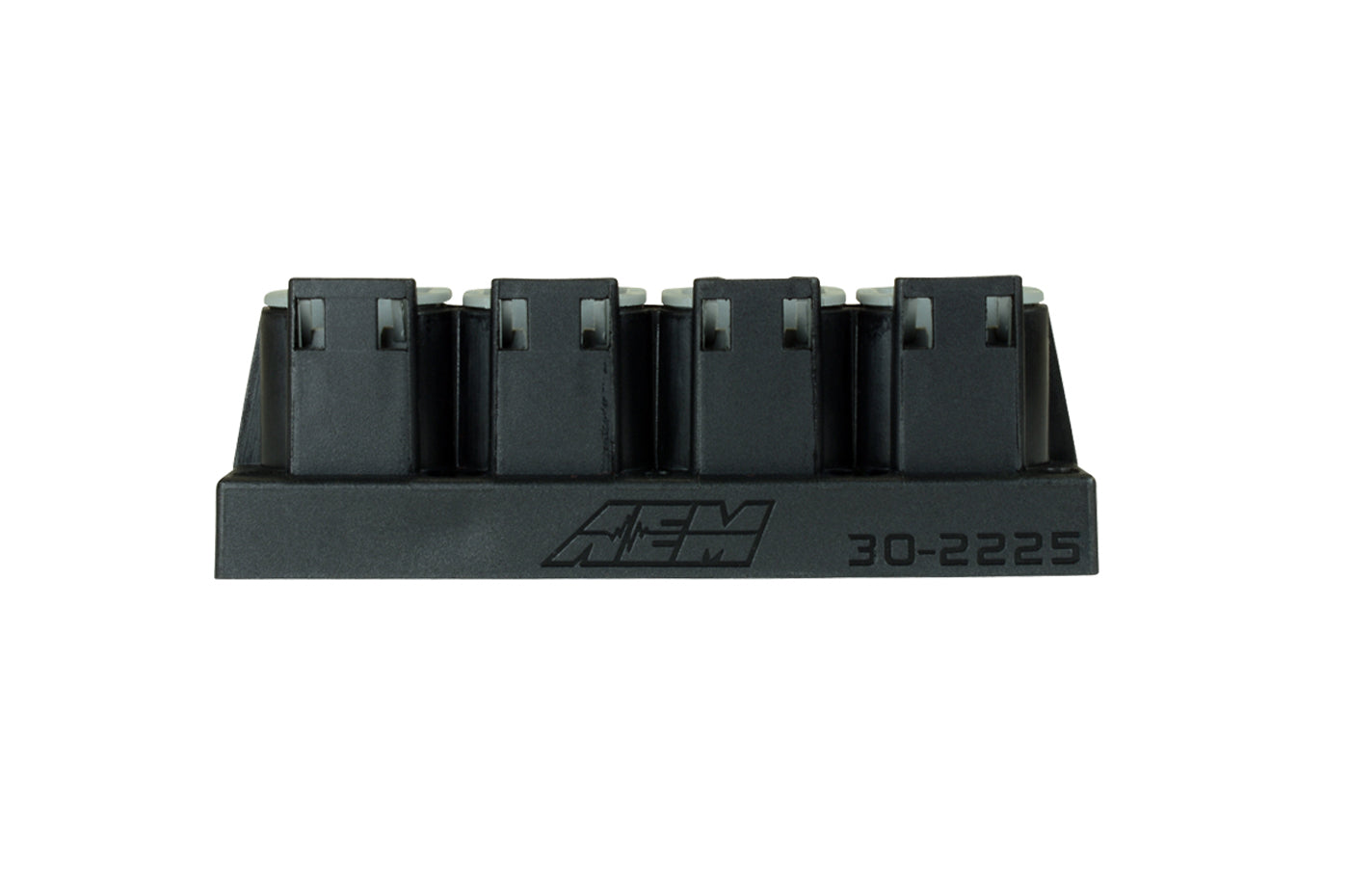

- Quatre boîtiers intégrés de style DTM à 4 voies offrent des connexions CAN AEMnet fiables
- Connectez en guirlande deux concentrateurs pour connecter six appareils AEMnet
- Boîtier compact - 87,63 mm (3,45") de long x 29,85 mm (1,18") de haut
- Sûr pour le montage dans le compartiment moteur - boîtier classé IP67

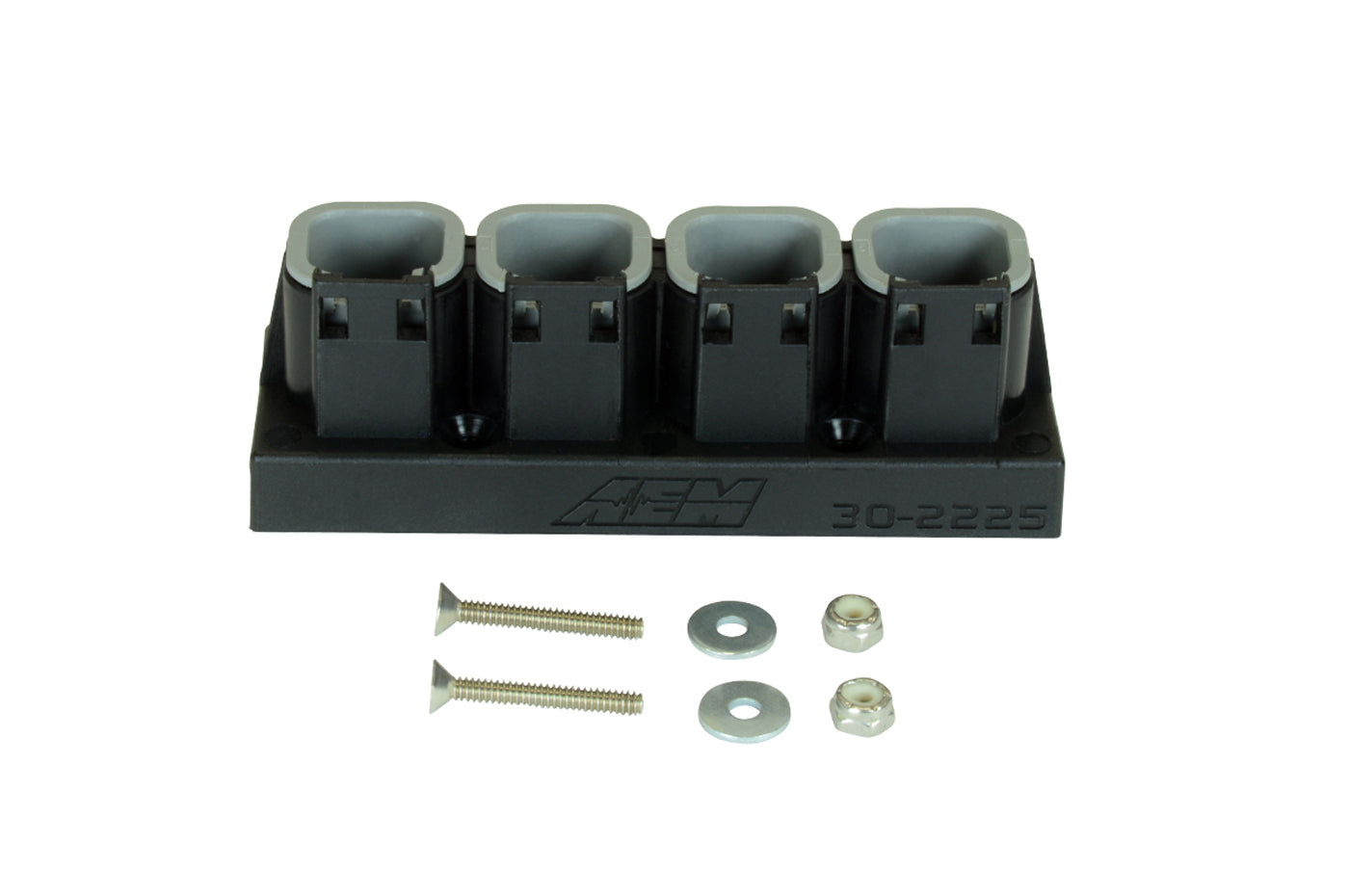

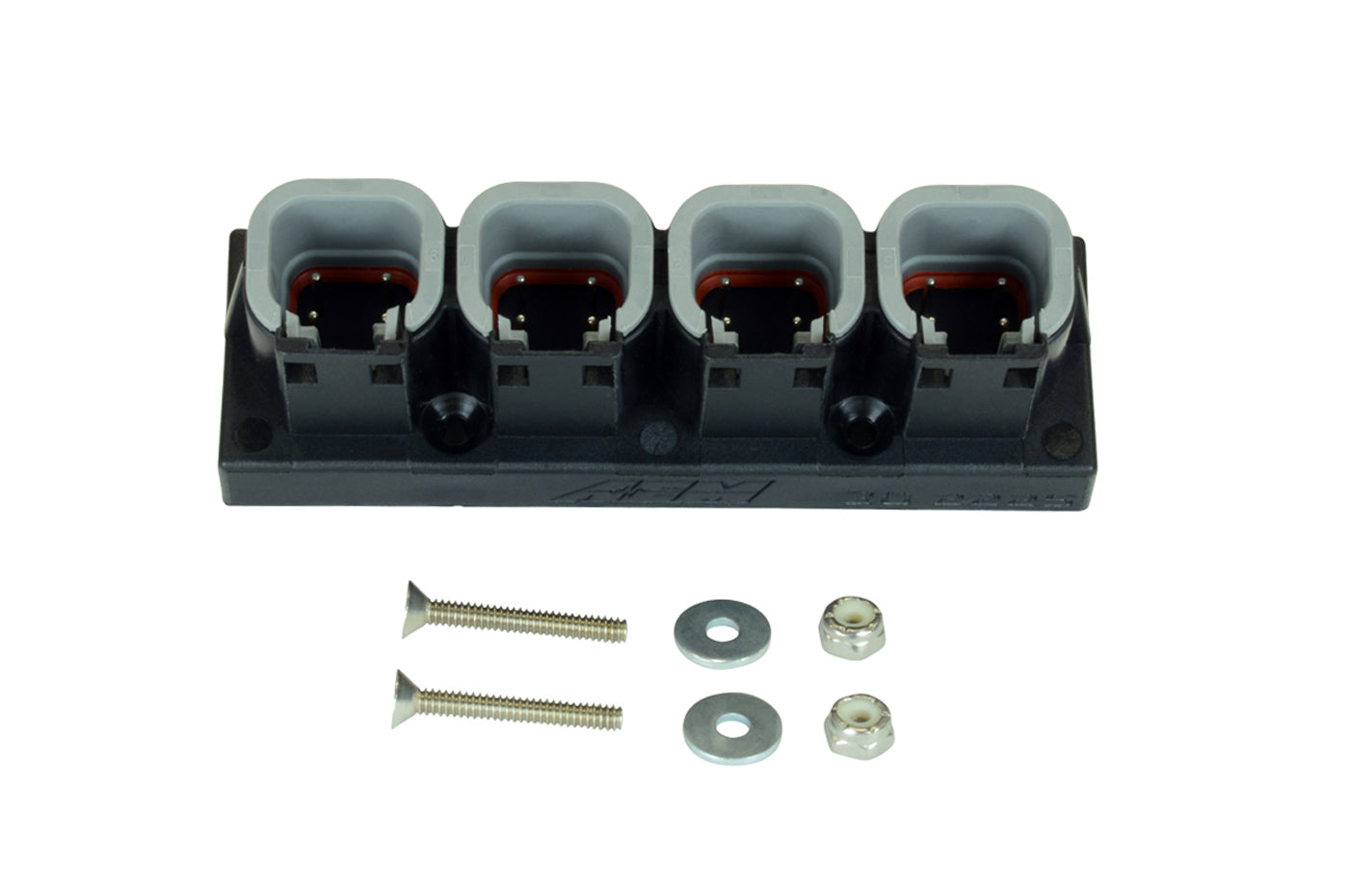

- Matériel de montage inclus (deux vis à tête plate 4-40 x 7/8", deux rondelles 4-40 x 0,375" et deux écrous Nylock 4-4 x 9/64")
Tous les ports du hub AEMnet à 4 ports ont le même brochage, de sorte que l'alimentation et la masse ne sont nécessaires que sur un seul port lors de l'alimentation des appareils via le hub. IMPORTANT : Le hub a une capacité de courant maximale de 3A (n'essayez PAS de distribuer l'alimentation du réchauffeur du capteur UEGO via le hub).
TERMINAISON CORRECTE DU BUS :
Les bus AEMnet doivent être correctement terminés pour un fonctionnement correct. Les résistances de terminaison sont de 120 Ohms chacune et doivent être situées aux extrémités physiques des fils du bus (deux au total). Veuillez vous référer ci-dessous pour la disponibilité de la résistance de terminaison par appareil compatible AEMnet :
| Appareil AEMnet : | Configuration : |
| 30-71XX Infinity ECU | Matériel activé par défaut sur CAN A (AEMnet) |
| Série 2 EMS | Matériel activé par défaut (AEMnet) |
| Afficheurs numériques CD Carbon 30-56XX et 30-57XX | Sélectionnable par logiciel, activé par défaut |
| Enregistreurs de données AQ-1 30-25XX | Inclus, non configurable |
| Module de capteur CAN 6 canaux 30-2226 | Pas de résistance |
| Module de capteur CAN 22 canaux 30-2224 | Sélectionnable par cavalier |
| Module CAN EGT K-Type 8 canaux 30-2224 | Pas de résistance |
| Jauges série X 30-03XX | Pas de résistance |
| Jauges de sécurité à large bande 30-49XX | Pas de résistance |
Des résistances de terminaison sont disponibles pour simplifier la terminaison du bus si vos appareils n'ont pas de résistance :
| Référence de la résistance de terminaison DTM 4 broches : | Description : |
| 35-3440-F | Fiche de terminaison AEMnet, femelle |
| 35-3440-M | Fiche de terminaison AEMnet, mâle |
Réductions :
Nous sommes désolés, les codes de réduction ne sont pas disponibles pour les produits AEM.
